 [tuto] pose d'un filet rapporté ou hélicoïl

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 07:29

C'est comme tout, on m'a montré une fois, alors j'ai su faire, donc voici comment qu'on pose un Helicoïl, ou filet rapporté. Je crois pas avoir vu de tuto sur ça ici.

Voici un kit de posage Helicoïl.
Il y a tout ce qu'il faut, sauf l'outil pour tenir le taraud, et la petite clef 6 pans pour régler la position du filet



D'abord rendre accessible le trou fautif. Paf on le met par terre.

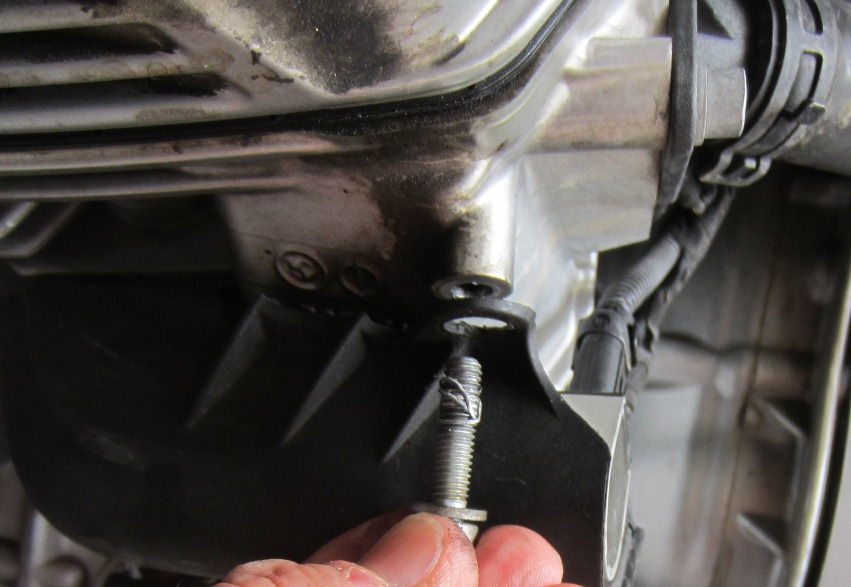

Voici le fautif, le trou inférieur qui tient la protection de culasse

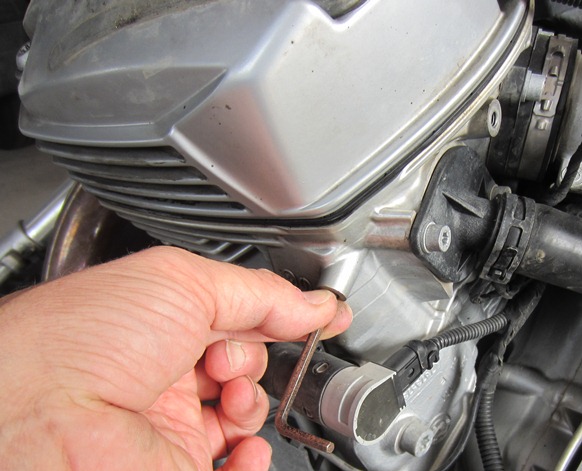

Prendre la mesure de la profondeur du trou. On est dans la culasse, s'agirait pas de percer au travers


A l'aide d'un bout de scotch d'électricien, repérer la profondeur sur le foret

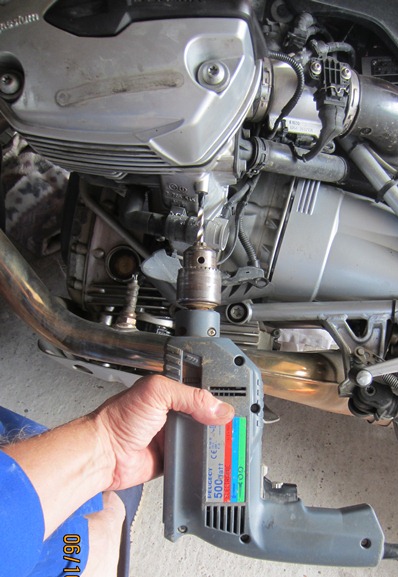

On prend son courage à 2 mains, on pense à l'économie qu'on va faire si on merde pas, on respire un grand coup, et on perce

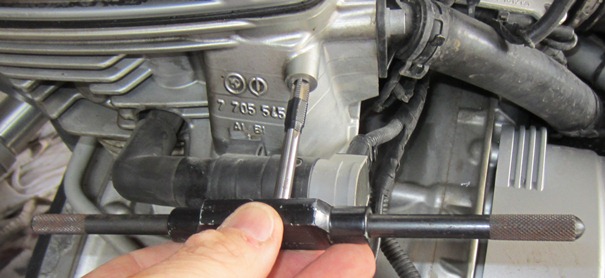

On repère la longueur du taraudage, et on taraude en huilant le taraud.
Pour tarauder, on doit pas forcer, surtout dans l'alu. On tourne 1/4 de tour, et on revient en arrière un peu pour casser le copeau, et ainsi de suite. Quand ca force, c'est qu'on est au fond, on arrête.

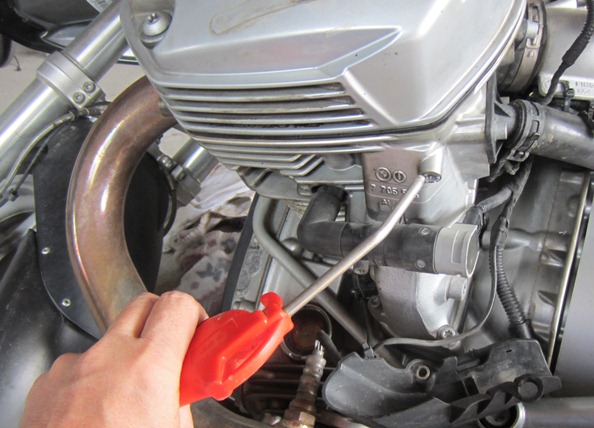

Un coup de souflette


On ajuste l'outil de vissage du filet rapporté à la bonne longeur. C'est là qu'il faut la petite clef alen





Voilà le filet rapporté, l'ergot va au fond du trou, on voie bien la fente qui permettra de casser cet ergo nettement à la fin


et on visse. La sensation est un peu curieuse la première fois puisque le filet se déforme. Il faut bien pousser en même temps

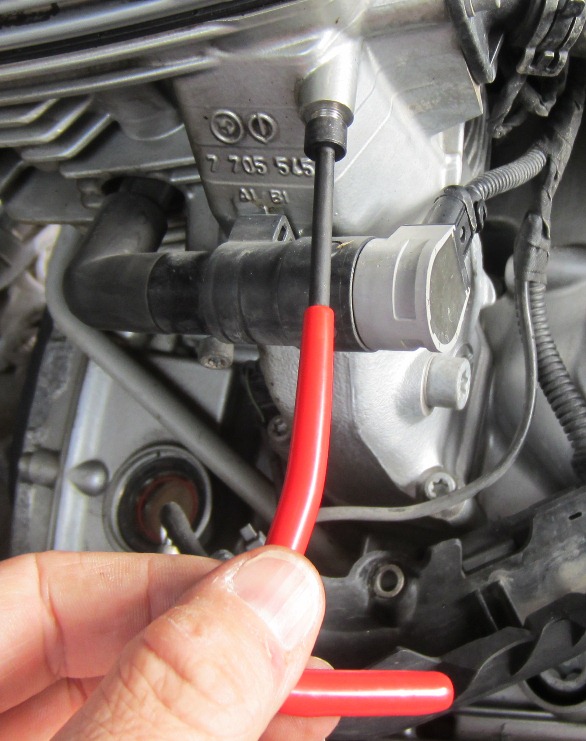

Avec l'outil fourni, on casse en tapant d'un coup sec avec la paume de la main l'ergot qui a permis de visser

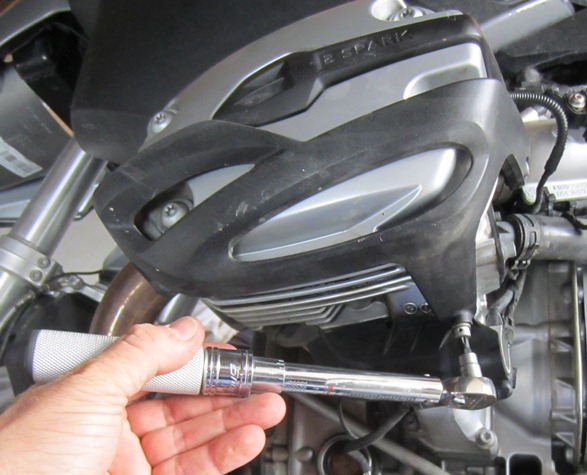

Yapuka visser au bon couple cette fois, soit 9 N/m dans mon cas, grosso modo pas grand chose.


Dernière édition par angus le Jeu 06 Oct 2016, 09:32, édité 1 fois
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
asgooSl
CCM ****
CCM ****


Masculin Nombre de messages : 812
Age : 52
Localisation géographique : Val d'Oise
Moto actuelle : R1200 GSA-LC 2016; HP2 Megamoto 2008
Date d'inscription : 18/02/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 07:33

Salut,

Super auto à garder précieusement, merci à toi!

Arnaud
Revenir en haut Aller en bas
JeanEd
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 5156
Age : 51
Localisation géographique : F - Cournonterral (34), proche de Montpellier
Moto actuelle : R90S, R80 Scrambler, R1150 GS, R1200 CL
Date d'inscription : 01/02/2008

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 07:36

[ssupercool2] Clair, net, précis.

Bravo.
Revenir en haut Aller en bas
http://mon.garage.free.fr/bmw1200gs/index.htm
yohhoy
Bleusaille


Masculin Nombre de messages : 45
Age : 36
Localisation géographique : Aix-en-Provence
Moto actuelle : 1200 Gsa 2011
Date d'inscription : 15/11/2015

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 07:51

Très bon tuto avec un petit rappel sur l importance des couples de serrage.
Peux tu m indiquer le model de clé dynamo que tu as car la dimension est intéressante
Revenir en haut Aller en bas
razebitume
CCM **
CCM **


Masculin Nombre de messages : 310
Age : 31
Localisation géographique : ERMONT (95)
Moto actuelle : BMW R1200GS, F650GS
Date d'inscription : 03/04/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:03

Nikel le tuto!

Petite précision -question: à chaque fois que je pose un filet j y ajoute du frein filet. J ai déjà eu des filets qui ressortaient en même temps que je devissais la vis qui était dedans.
En tout cas,  le tuto en aidera plus d'un c'est sûr
Revenir en haut Aller en bas
bano07
CCM *****
CCM *****


Masculin Nombre de messages : 1149
Age : 63
Localisation géographique : Etables Ardèche Villefort Lozère
Moto actuelle : R45 1979 1200GS 2006 F650GS 2009 twin de Madame.
Date d'inscription : 29/08/2014

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:05

Bonjour,
Attention dans un trou borgne ( qui ne débouche pas ) le taraud n'a pas de filet au bout pour bien ce guider dans le trou, ne pourra pas fileter le trou dans sa profondeur donc l'hélicoïl n'ira pas au fond du trou mais la vis oui si vous faite bien sauter le petit ergot. Merci pour ce petit tuto car la pose d'un filet fait toujours un peu peur alors que c'est assez simple si on ne fait pas le bourrin style forcer avec le taraud.
Merci angus, ou as tu acheté le coffret?
Bano
Revenir en haut Aller en bas
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:09

me rappelle plus, c'était un magasin sur ebay
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
bano07
CCM *****
CCM *****


Masculin Nombre de messages : 1149
Age : 63
Localisation géographique : Etables Ardèche Villefort Lozère
Moto actuelle : R45 1979 1200GS 2006 F650GS 2009 twin de Madame.
Date d'inscription : 29/08/2014

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:11

Ok merci cafe
Revenir en haut Aller en bas
holmic
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2854
Age : 61
Localisation géographique : Seine-et-Marne 77
Moto actuelle : R1200GS
Date d'inscription : 28/09/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:23

razebitume a écrit:
Nikel le tuto!

Petite précision -question: à chaque fois que je pose un filet j y ajoute du frein filet. J ai déjà eu des filets qui ressortaient en même temps que je devissais la vis qui était dedans.
En tout cas,  le tuto en aidera plus d'un c'est sûr

Surtout pas de frein filet !
Rien de tel pour foirer ces taraudages.
Normalement si l'hélicoil est bien monté (ergot cassé au montage) il ne peut plus sortir. Peut-être si on met du frein-filet [CLINOEIL]
Revenir en haut Aller en bas
razebitume
CCM **
CCM **


Masculin Nombre de messages : 310
Age : 31
Localisation géographique : ERMONT (95)
Moto actuelle : BMW R1200GS, F650GS
Date d'inscription : 03/04/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:44

Le frein filet ce n est pas pour le taraud bien sûr. C est juste pour la pose du filet. Après c est peut être ma boîte de filet qui est de mauvaise qualité...
Revenir en haut Aller en bas
holmic
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2854
Age : 61
Localisation géographique : Seine-et-Marne 77
Moto actuelle : R1200GS
Date d'inscription : 28/09/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 08:47

Super Tuto Angus [coO1]
Surtout pour les taraudages des couvre-culasses qui sont vite foirés, c'est moi qui t'avais donné les couples de serrage.
Si je peux me permettre, je rajouterai un petit conseil à ton excellent tuto.
Lors du perçage se guider avec un canon de perçage (fabriqué maison) en le mettant bien en appui sur la face du bossage pour guider le forêt et éviter de percer en biais.
Et puis s'assurer de bien enlever le petit ergot cassé avec une petite clé Allen et de la graisse.
Revenir en haut Aller en bas
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 09:34

comment tu l'as fais ton canon de perçage ?
Effectivement ça ne peut être que mieux
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
cathymi74
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2318
Age : 57
Localisation géographique : Haute Savoie (74)
Moto actuelle : GSLC 1200 blanc alpin
Date d'inscription : 05/09/2005

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 09:50

Merci, ça vaudrait le coup de s’entraîner surtout avec un trou borgne...

Bon faut que me trouve un carter alu...         ça marche avec une japonaze?   :COPAIN 3:
Revenir en haut Aller en bas
holmic
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2854
Age : 61
Localisation géographique : Seine-et-Marne 77
Moto actuelle : R1200GS
Date d'inscription : 28/09/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 11:12

angus a écrit:
comment tu l'as fais ton canon de perçage ?
Effectivement ça ne peut être que mieux

Un peu comme l'entretoise en alu qu'il y entre le carter et le couvre culasse.
Avec les cotes à Dédé Coate, diamètre un peu plus grand, un peu plus haut et percé un petit peu plus grand que le forêt, simplement pour guider le forêt au départ.
Un copain tourneur te fait ça en trois minutes dans un rond d'alu.
Profite en pour en faire de même pour les autres dimensions, ça te coûtera une bouteille. [coO1]

Revenir en haut Aller en bas
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 12:05

cathymi74 a écrit:
Merci, ça vaudrait le coup de s’entraîner surtout avec un trou borgne...

Bon faut que me trouve un carter alu...         ça marche avec une japonaze?   :COPAIN 3:

Oui mais non, jamais vu un filet fouarre sur une jap [CLINOEIL]
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 12:29

yohhoy a écrit:
Très bon tuto avec un petit rappel sur l importance des couples de serrage.
Peux tu m indiquer le model de clé dynamo que tu as car la dimension est intéressante

je l'avais acheté à un camion lors des journées Coyote à Nogaro (y'a un couple d'anglais avec plein d'outils géniaux à vendre), je regarderai ce soir.
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
fima
CCM ***
CCM ***


Masculin Nombre de messages : 603
Age : 55
Localisation géographique : st etienne 42000
Moto actuelle : KTM 1190 ADVENTURE
Date d'inscription : 12/12/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 12:42

holmic a écrit:
angus a écrit:
comment tu l'as fais ton canon de perçage ?
Effectivement ça ne peut être que mieux

Un peu comme l'entretoise en alu qu'il y entre le carter et le couvre culasse.
Avec les cotes à Dédé Coate, diamètre un peu plus grand, un peu plus haut et percé un petit peu plus grand que le forêt, simplement pour guider le forêt au départ.
Un copain tourneur te fait ça en trois minutes dans un rond d'alu.
Profite en pour en faire de même pour les autres dimensions, ça te coûtera une bouteille. [coO1]

Pour le  ou les canons de perçage ,c'est mieux de les faire dans un acier un peu dur ,l'alu c'est trop tendre,ou alors
pour une seule utilisation.
Revenir en haut Aller en bas
holmic
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2854
Age : 61
Localisation géographique : Seine-et-Marne 77
Moto actuelle : R1200GS
Date d'inscription : 28/09/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 12:53

L'alu est grandement suffisant !
Y'a pas d'usure puisque le trou est un peu plus grand que le forêt.
C'est juste un guide pour être bien perpendiculaire par rapport au taraudage existant.
Revenir en haut Aller en bas
fima
CCM ***
CCM ***


Masculin Nombre de messages : 603
Age : 55
Localisation géographique : st etienne 42000
Moto actuelle : KTM 1190 ADVENTURE
Date d'inscription : 12/12/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 13:01

Désolé Holmic,je persiste et signe ,la matière utilisée est souvent très dure ,et la précision du diamètre de guidage est au plus juste.
Revenir en haut Aller en bas
holmic
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2854
Age : 61
Localisation géographique : Seine-et-Marne 77
Moto actuelle : R1200GS
Date d'inscription : 28/09/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Jeu 06 Oct 2016, 13:41

fima a écrit:
Désolé Holmic,je persiste et signe ,la matière utilisée est souvent très dure ,et la précision du diamètre de guidage est au plus juste.

Tu les fais dans la matière que tu veux cafe , le principal c'est d'être bien perpendiculaire à la face du trou :COPAIN 3:
Revenir en haut Aller en bas
canta97
Bleusaille


Masculin Nombre de messages : 47
Age : 46
Localisation géographique : réunion
Moto actuelle : 1200GS (170000km) et vanvan125
Date d'inscription : 10/09/2012

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Lun 17 Oct 2016, 11:33

A mon tour de tester le kit, et ben ça marche très bien , un peu d'appréhension avant de se lancer mais au bout du compte j'en ai refait 4... je n'arrivais plus à m'arrêter...vais faire exprès de les foirer maintenant !
Revenir en haut Aller en bas
jean-louis legros
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 2826
Age : 61
Localisation géographique : Hainaut Belgique
Moto actuelle : R1200GS 2008 après GS2004
Date d'inscription : 29/09/2006

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Lun 17 Oct 2016, 13:10

...pour avoir déjà utilisé les deux, j'ai une préférence pour les inserts de chez WURTH...

https://eshop.wurth.be/Ecrou-insert-Time-Sert-DOUILLE-FILETEE-8X125X117-INOX/0663081211.sku/fr/FR/EUR/
Revenir en haut Aller en bas
Dom's
CCM ****
CCM ****


Masculin Nombre de messages : 834
Age : 51
Localisation géographique : 92
Moto actuelle : R1200GSA-LC 2014 & F650ST 1999 & Triumph T100 2014 de Muriel
Date d'inscription : 13/02/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Lun 17 Oct 2016, 17:00

Hi !

Tuto très clair avec de belles photo et les commentaires qu'il faut. copain2
Il me semble que je ferai tout cela sur un moteur froid, l'alu chaud surtout un peu "ancien" étant plus fragile. Si jamais je disais une grosse bêtise, ne pas hésiter à réagir [langue8]
Dom
Revenir en haut Aller en bas
angus
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 3299
Age : 53
Localisation géographique : Toulouse
Moto actuelle : R1200GS 2008 - R1 2012 piste
Date d'inscription : 11/06/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Lun 17 Oct 2016, 18:08

j'aurais même pas pensé à faire ça moteur chaud [Mr greenn]
Revenir en haut Aller en bas
http://pistardstoulousains.forumactif.com/
Dom's
CCM ****
CCM ****


Masculin Nombre de messages : 834
Age : 51
Localisation géographique : 92
Moto actuelle : R1200GSA-LC 2014 & F650ST 1999 & Triumph T100 2014 de Muriel
Date d'inscription : 13/02/2010

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Mar 18 Oct 2016, 16:44

angus a écrit:
j'aurais même pas pensé à faire ça moteur chaud [Mr greenn]
Hi,

Il y a quelques années, ma vieille F6500ST était en révision des 80000 km. BMW me prévient qu'elle est prête. Arrivé à la concession, il y a un soucis : carter fendu.
Après l'essai sur route, le "mécano" a resserré le bouchon de vidange .... cafe

Dom

PS : par charité, je tairai le nom de la concession ....
Revenir en haut Aller en bas
lasorciere
CCM Hors concours
CCM Hors concours


Masculin Nombre de messages : 1722
Age : 57
Localisation géographique : nimes
Moto actuelle : 12 gs 2010
Date d'inscription : 30/09/2011

MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Mar 18 Oct 2016, 19:08

Juste quelques petites remarques ....
Pour usiner l'aluminium on lubrifie avec du pétrole lampant ou du gazole pour une meilleure finition, une meilleure coupe.

Le filet rapporté fonctionne très bien sur les véhicule prémium ils en montaient d'origine sur les couvres culasse pour pouvoir régler les jeux des soupapes. Donc ce qui devait être démonté plusieurs fois ils anticipaient.

Les filets rapportés sont plus gros en diamètre que le taraud spécial pour qu'une fois monté il exerce une pression à fond de filet qu'il se verrouille et qu'il ne sorte pas lorsqu'on dévisse la vis ou le goujon. Je préfère l'outil ou on fait passer le filet rapporté à travers un trou fileté. Lorsqu'on entraîne le filet rapporté à travers l'outil il y a une résistance qui fait jouer ce filet sur son élasticité et en diminue le diamètre, et il se libère lorsqu'il a dépassé l'outil de pose....

Attention dans ton cas il reste peu de matière autour parfois ce n'est pas possible. Ces filets rapportés c'est ceux qui sont le moins volumineux.

Pensez à récupérer l’entraîneur qui peut se mettre en travers ou se planter au fond du trou et limiter la profondeur de la vis. N'utilisez pas la soufflette vous ne saurez jamais ou il est allé se fourer hormis si c'est dans votre oeil !

Utilisez uniquement le foret qui est fourni et qui est prévu pour le diamètre et jamais un autre foret pris dans une boite à forets....

 Il est possible de récupérer pour le remplacer le filet rapporté mais c'est très difficile pensez que vous n'avez droit qu'à une seule chance ! contrôlez l'équerrage en perçant et en taraudant.

En effet on tourne pour usiner et tarauder et on revient toujours pour casser le copeau et éviter qu'il ne s'enroule et fasse des contraintes trop importantes et que l'on casse le taraud.

Il existe des douilles de différentes sortes mais il faut souvent utiliser du frein filet et la différence de de métaux alu acier ou fonte parfois ils sortent au dévissage quand la vis grippe ....

Bien ton tuto ! Merci !
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [tuto] pose d'un filet rapporté ou hélicoïl   Aujourd'hui à 18:52

Revenir en haut Aller en bas

[tuto] pose d'un filet rapporté ou hélicoïl
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [tuto] pose d'un filet rapporté ou hélicoïl
» [tuto] pose d'un helicoïl ou filet rapporté
» [TUTO] MONTAGE HELICOIL (pour filet arraché)
» Filet rapporté
» (pratique) pose d'un filet rapporté heli-coil

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
GS_Fr Forum :: Utilisation courante et Mécanique :: Tous modèles :: Ateliers / Entretien mécanique, nos bonnes adresses-
Sauter vers:
